歡迎您訪問山東保航機械設備制造有限公司！ 摩擦試驗機 往復試驗機 四球試驗機 磨損試驗機 甲醛檢測儀 VOC檢測環境艙
我國依據SH/T 0765－2005?柴油潤滑性評定法(高頻往復試驗機法)?來評價柴油的潤滑性能， 其測試的原理為：如圖1所示，將試驗柴油樣品加入試驗油槽內，試驗油槽試驗前須給定溫度，固定在垂直夾具中的鋼球對水平安裝的鋼片進行加載，鋼球以設定的試驗頻率和試驗沖程往復運動，球與片的接觸界面應完全浸沒在樣品中。鋼球和鋼片的材料、試驗溫度、載荷、頻率和沖程都是確定的，這些試驗參數在SH/T0765中均有說明。根據試驗環境(溫度和濕度)把鋼球的磨斑直徑校正到標準狀況(蒸汽壓1.4kPa)下的數值，試驗樣品的潤滑性用校正后的磨斑直徑(WS1.4)來表示，通過校正磨斑直徑的大小來評估柴油的潤滑性能。

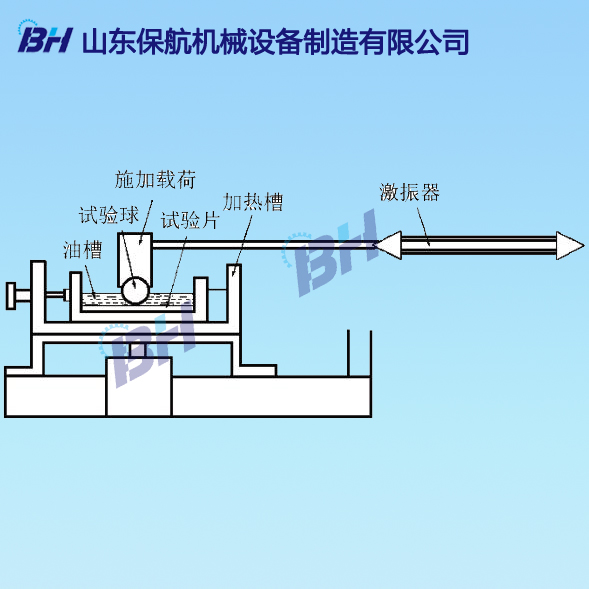

圖1 高頻往復試驗機評價柴油潤滑性示意圖
目前高頻往復試驗機尚無國家校準規范，為了使設備在兩次檢定或校準周期之間保持正常的工作狀態和良好的可信度，及時發現偏移，減少設備引起試驗差錯的可能性，須對高頻往復試驗機進行期間核查，期間核查的內容和方法如下
1.核查內容
高頻往復試驗機的期間核查可在某次核査過程中只對個別或部分的功能或技術指標進行核查，并不一定需要給出不確定度的評定。山東保航機械設備制造有限公司建議用戶根據高頻往復試驗機工作特點，選取溫度、頻率、沖程、時間和試驗機性能5個參數進行期間核查，核查要求詳見表1。

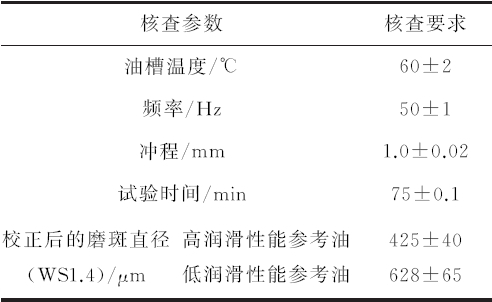

表1 期間核查要求和核查結果
2.核查方法
溫度：用檢定過的溫度測量裝置測定油槽內液體的溫度。
頻率：用檢定過的頻率計接入激振器的驅動電路中測量頻率。
沖程：使用低潤滑性能參考油進行試驗后，用檢定過的顯微鏡測量其磨痕的長度和平均寬度，將兩者的差值作為實際沖程。
時間：開始試驗時，用檢定過的秒表同時核對儀器的計時裝置。
試驗機性能：用兩種參考油分別進行一次試驗，并根據光學顯微鏡測得的磨斑直徑、溫濕度計算得到的平均蒸汽壓和濕度校正系數計算校正后的磨斑直徑WS1.4數值。如果相應參考油的校正磨斑直徑WS1.4未超出規定范圍則視為合格。如果相應參考油的校正磨斑直徑WS1.4超出了規定范圍，應再進行兩個試驗，如果這兩個試驗中有一個超出范圍則視為試驗機期間核查不合格。
3.核查所需設備及試劑
①高頻往復試驗機；②試驗片和試驗球；③數字溫度測量儀；④頻率計；⑤光學顯微鏡；⑥石英電子秒表；⑦試驗試劑為兩種標準參考油：CK-HFRR-H-0115高潤滑性能參考油，參考磨斑直徑為(425±40)μm；CK-HFRR-L-0115低潤滑性能參考油，參考磨斑直徑為(628±65)μm。
4.期間核查步驟
開啟儀器，按標準要求設置試驗參數，待儀器穩定后，按前文所述的方法對高頻往復試驗機進行期間核查，結果如表1所示。
核查結果表明，該高頻往復試驗機各項性能均符合要求，期間核查合格，可以繼續使用。
5.注意事項
(1)試驗前應確保設備工作臺平穩，周圍無明顯振動、強電場和強磁場干擾。
(2)高頻往復試驗機對電源電壓和頻率要求較高，一般要求電壓不超過(220±3)V、頻率不超過(50±0.1)Hz，如果電壓和頻率不穩定，可能導致儀器激振器的振動頻率和沖程超出要求范圍。
(3)試驗前應檢查試驗片和試驗球的表面平整度，并嚴格按照要求清潔試驗片、試驗球、夾具、螺釘以及所有會與試驗樣品接觸的金屬零件和器皿，細微的顆粒物會影響試驗片和試驗球之間油膜的穩定性，或產生其他的磨痕和凹槽。
(4)試驗片和試驗球的材料、硬度、光滑度、尺寸等對試驗結果的影響均較大，新購買的試驗片和試驗球需經參考油驗證符合要求后方可使用。
高頻往復試驗機結構復雜，操作繁瑣，對儀器的精密度、穩定性以及試驗人員的操作水平均有較高要求，因此定期對其進行期間核查是保證測試結果的準確性和穩定性的必要環節。各實驗室可以根據儀器的穩定性及使用頻率，每3-6個月進行一次期間核查。
感謝大家看完小編的長篇大論，如有敘述不妥之處，望廣大讀者可以批評指正！
山東保航機械設備制造有限公司
地址：濟南市槐蔭區吳家堡東堡濟齊路68號院
手機：13287750883
電話：0531-87107622/ 87109389
微信、QQ：65141061
網址：http://www.hsshanyue.cn
郵箱：sdbaohang@126.com
