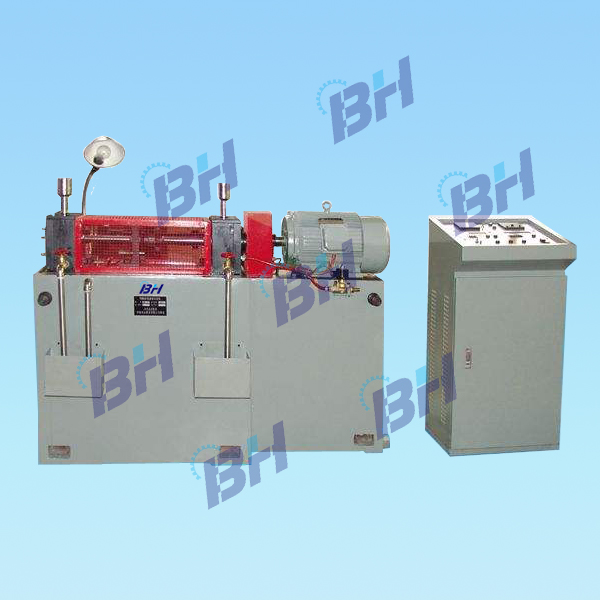

MRC-1 FZG型齒輪磨損試驗機
技術文件
一、適用范圍
MRC-1 FZG型齒輪磨損試驗機是一款多用途試驗機，可用于評定潤滑劑的承載能力，亦可用于齒輪副的膠合承載能力和齒輪接觸承載能力的試驗，可完成下列試驗：
◇ 通過西德潤滑試驗（DIN51354）標準方法，即FZG齒輪油試驗來確定由齒輪油引起的齒輪擦傷負荷和重量變化。
◇ 確定由不同材質制成的齒輪，其齒面承載能力的強度曲線。
◇ 確定由不同材質制成的齒輪，其齒根承載能力的強度曲線。
◇ 齒面的疲勞強度試驗。
◇ 潤滑油剪切安定性測定法試驗
二、試驗方法標準
SH/T 0306-2013 潤滑油承載能力的評定FZG目測法
SH/T 0200---92含聚合物潤滑油剪切安定性測定法(齒輪機法)
GB/T 13672-92 齒輪膠合承載能力試驗方法
GB/T 14229-93 齒輪接觸疲勞強度試驗方法
GB/T 14230-93 齒輪彎曲疲勞強度試驗方法
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 最大扭矩 | 1K N.m |
2 | 載荷級數 | 13級 |
3 | 轉 速 | 無級調速 /兩級變速（1）1450 r/min （2）2900r/min |
4 | 試驗油溫 | 90±2℃ |
5 | 試驗齒輪箱容量 （軸中心線至箱底面的部分） | 1.25L |
6 | 加熱功率 | 0.5KW×3＝1.5KW |
標準試驗齒輪 |
精 度 | 5級 |
中 心 距 | 91.5mm |
齒 寬 | 20 |
模 數 | 4.5 |
齒 數 | Z小=16 Z大=24 |
壓 力 角 | α=20° |
嚙 合 角 | αb=20°26ˊ |
變位系數 | X小=0.8532 X大=－0.5 |
可根據客戶需求，訂制特殊規格齒輪摩擦副 |
四、結構簡述

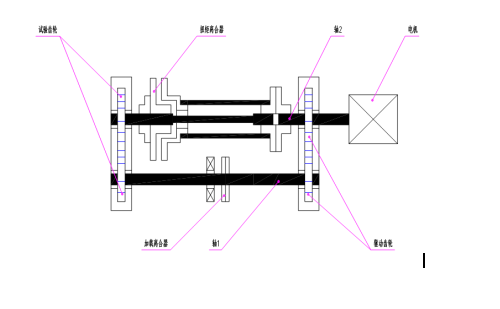

MRC-1 FZG型齒輪磨損試驗機為動力閉環結構，加載方式采用加載桿掛砝碼的方式。主要由試驗齒輪箱、驅動齒輪箱、試驗底座、循環油箱、電控柜等組成，它們被安裝在兩根平行的軸1和軸2上。
軸1是被動的，上安裝有加負載的負載離合器，這個離合器由兩個法蘭組成，當加好預定的負載以后，就可將兩個法蘭用它上面的螺釘擰緊固定之。預定的負載由砝碼加載來提供。
