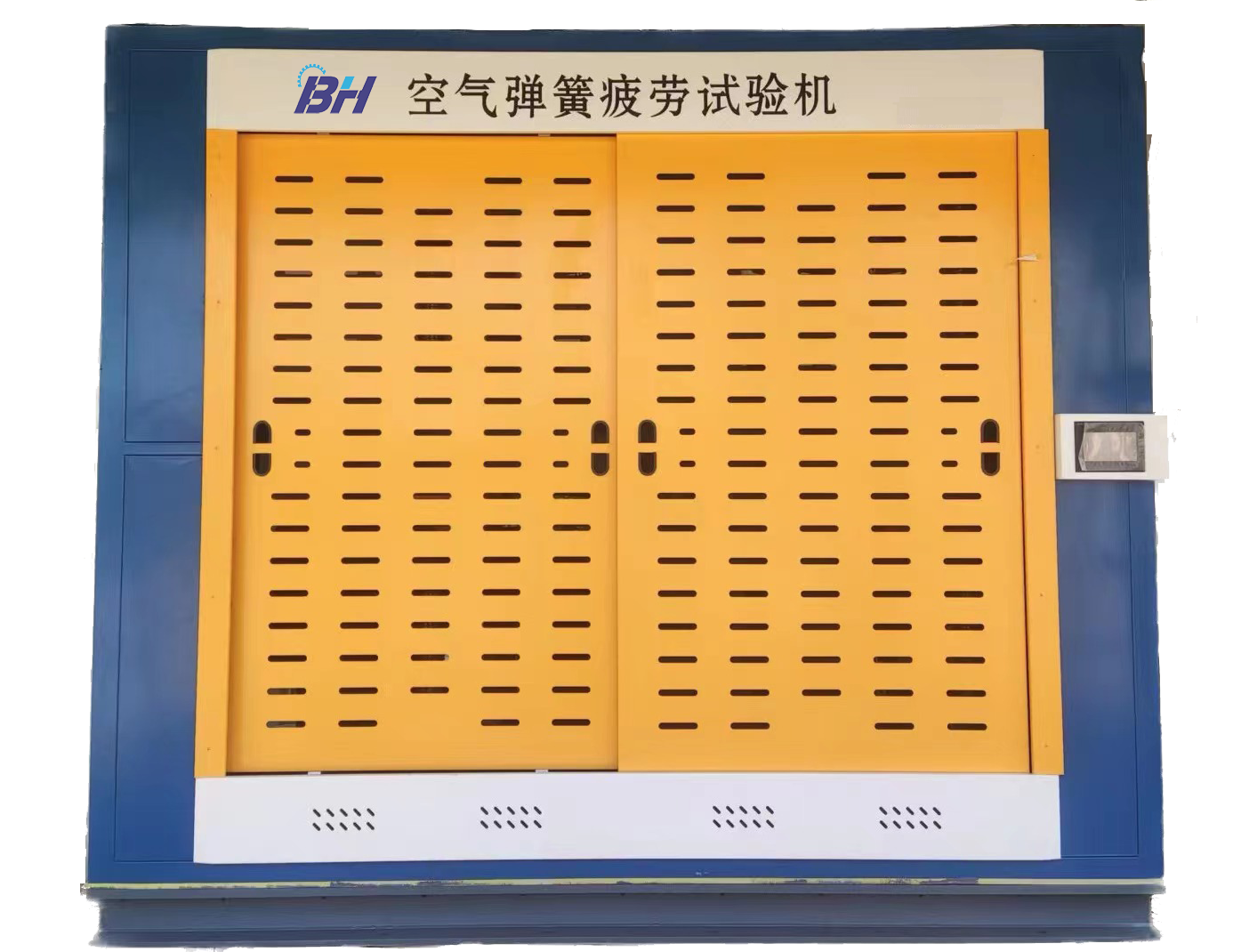

一、設備名稱:空氣彈簧疲勞試驗機
2.試驗對象:底盤空氣彈簧
3試驗?zāi)康?新產品開發研究試驗及產品工藝驗證。
二、設備技術要求及主要規格參數
1.單個彈簧最大試驗力6.5t進行設計，力傳感器精度≤1%FS:
2.試驗頻率:0.3~4Hz(根據需要設定);
3.試驗氣壓:1MPa;
4.試驗工位;4工位(可進行雙工試驗);
5.安裝空間:底盤空氣安裝高度150~500mm，最大直徑≤550mm，空氣彈簧固定座安裝預壓調整裝置，對工作臺進行升降來調整試驗空間，氣囊左右位置可自由調整:
6.振幅:±110mm(鉸接點至空氣彈試樣中心位置800mm時，振幅士90mm,偏擺角度不小于13*)，可自由調整;
7試驗機電機、皮帶及其他工作區域都進行有效的遮擋和包裹
8.氣囊失效保護:配置氣囊失效保護開關，配置壓力傳感器可以實時監測彈簧內氣壓變化并生成氣壓變化曲線，可根據設定的壓力變化值停機:
9.高低溫試驗:設計預留高低溫箱位置:
10.試驗顯示:壓力-試驗時間曲線，試驗參數的峰谷值、試驗壓力顯示窗口，試驗次數顯示窗口，試驗時間顯示窗口，手動控制主機按鍵及自動試驗各項按鍵，各項數據實時保存，斷電不丟數據:
11數據保存:統具有完整的文件操作功能用于試驗曲線、試驗數據的存儲，試驗數據保存后，可以隨時查閱;
12.可以自動生成試驗報告，試驗過程中的試驗曲線，試驗次數，試驗時間，試驗壓力試驗頻率，試驗振幅等參數在報告中體現。
三、交貨期:合同簽訂預付款匯出之日起45個工作日。
四、安裝調試、驗收及人員培訓
1、安裝與調試:設備的運輸由乙方負責，費用由乙方承擔。設備到達后，設備的卸貨
開箱就位由甲方完成，費用由甲方承擔。乙方將設備就位后;乙方負責設備的接線調試。乙方人員在甲方調試時，甲方向乙方調試人員提供必要的相應的幫助。2設備驗收按照裝箱單驗收。
3人員培訓:在驗收結束后，乙方負責對甲方的操作人員、設備維護人員免費進行技術培訓，使其達到獨立安全操作日常維修維護和排除故障的能力;乙方要求甲方上述人員應具備相應的素質。
五、售后服務及保證
1、乙方免費為甲方對試驗機進行調試、培訓操作人員以及設備維修人員;產品保修期壹年，終生服務。
2設備在三保期內，乙方對設備出現的各類故障應及時免費(人為質量事故除外)維修服務。對非人為造成的各類零件損壞(傳感器、工裝夾具除外)，及時免費更換。保修期外設備在使用過程中發生故障，乙方應及時到現場服務，積極協助甲方完成維修服務。
六、附件
1用于空氣彈簧疲勞試驗的產品工裝一套并提供試驗工裝附具圖紙
2使用說明書、軟件說明書、合格證、裝箱清單等隨機資料齊全。
